Esquemas DCC++ y DCCpp

DCCpp LMD con Arduino MEGA

Central DCCpp LMD con Arduino Mega y OLED 128x64 SSD1306

Central DCCpp LMD con Arduino Mega y OLED 128x64 SSD1306

Central DCCpp LMD con adaptador para ESP-01

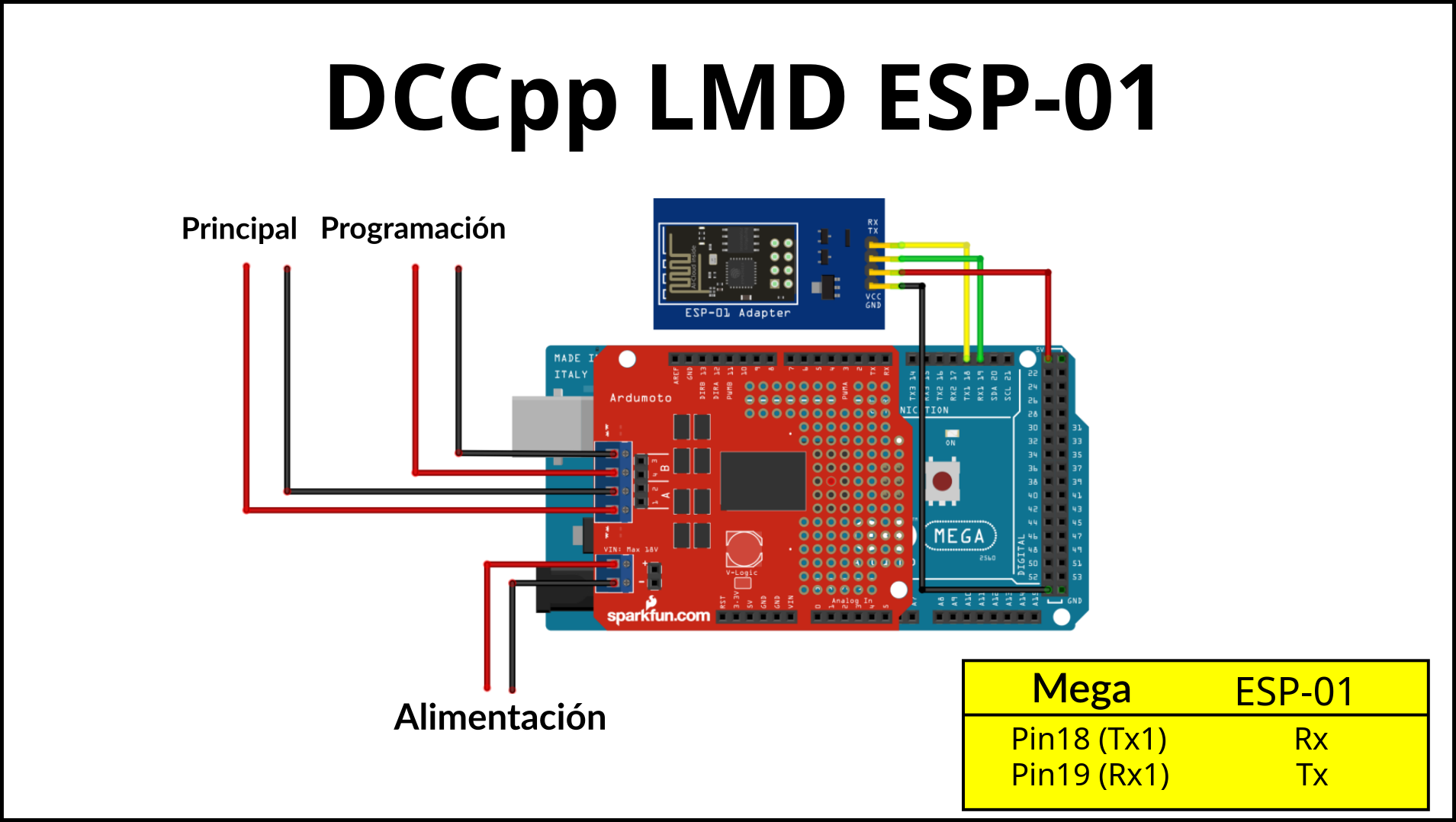

Conexión librería DCCpp LMD con Arduino MEGA y adaptador para ESP-01

Central DCCpp LMD con Arduino Mega y bluetooth HC-0X

Conexión librería DCCpp LMD con Arduino MEGA y módulo bluetooth HC-06

Central DCCpp LMD con Arduino Mega y Buzzer para indicar eventos

Conexión librería DCCpp LMD con Arduino MEGA y un buzzer para indicar eventos

Central DCCpp LMD con Arduino Mega y retromodulo S88

Central DCCpp LMD con Arduino Mega y retromodulo S88

Central DCCpp LMD con Arduino Mega y cadena de retromodulos S88

Central DCCpp LMD con Arduino Mega y cadena de retromodulos S88

Arduino UNO

Conexión con la central DCC++ en un Arduino UNO

Conectar central DCC++ con Arduino UNO

Conexión con la central DCC++ en un Arduino UNO con
Modulo Wifi ESP8266 con WebSockets

Conectar central DCC++ con ESP01

Central DCC++ Arduino UNO y Bluetooth HC-06

Conectar central DCC++ con módulo Bluetooth HC-06

Central DCC++ con Arduino UNO y pantalla OLED 128x64
(muy justo de memoria :( )

Conectar pantalla Oled 128x64 con central DCC++

DCC++ con Arduino MEGA

Central DCC++ con Arduino Mega
(Con las librerias no será necesario el puente entre pines 2 - 13)

Central DCC++ con Arduino Mega

Central DCC++ con Arduino Mega con
Modulo Bluetooth HC-06 configurado a 115200bauds

Central DCC++ con Arduino Mega y módulo Bluetooth HC-06

Central DCC++ con Arduino Mega y pantalla OLED 128x64

Central DCC++ con Arduino Mega módulo Wifi ESP01 Oled 128x64 buzzer Max471
